产品详情

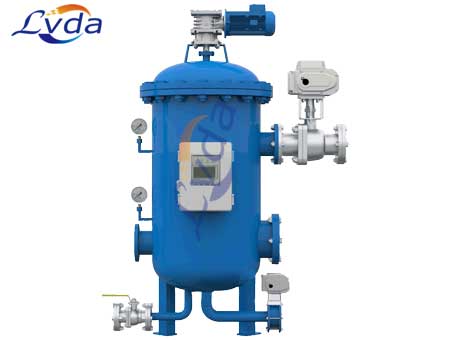

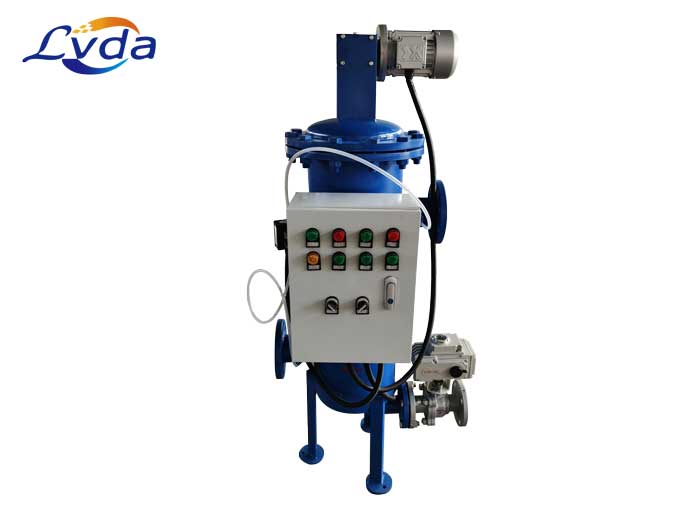

　　全自动反冲刷过滤器合用于过滤高流量、、高速度、、低粘度流体的颗粒杂质过滤。

　　全自动反冲刷过滤器为机电体化产品,拥有设计合理、、过滤效能高、、运行成本低、、反冲刷过程中仍能陆续过滤等利益，宽泛利用于:冶金、、化工、、电力、、油田回注水、、船舶压载水、、环保水处置等领域。

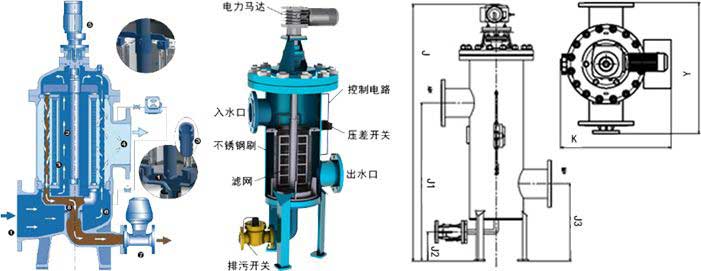

工作道理

　　被过滤的液体从进口进入过滤器,经过下固定板进入滤网,液体从滤网内侧流向外侧,并从滤筒出流出过滤器;反冲刷排出的杂质从排污口排出。

　　液体从滤网内侧流向外侧过程中,固体颗粒被截留在滤网内侧。随着传染物的增多,过滤器传染侧和清洁侧之间的压差也逐步增大。

　　当压差达到设定值时,压差表发讯,过滤器起头自动反冲刷工作过程。

　　反冲刷过程

　　1.减速电机通过中央轴驱动冲刷臂动弹，由光电定位开关节制冲刷臂的动弹角度使之与被洗濯滤网对正。

　　2.排污阀开启,使被洗濯滤网外侧(清洁侧)与排污之间形成压力差。

　　3.在压力差的作用下,清洁侧液流从被洗濯滤网的外侧流向内侧，进行反冲刷聚积在滤网内侧的传染物被冲掉并通过排污口排出过滤器。

　　4.每个滤网的反冲刷功夫已设定,当达到反冲刷设按功夫后，排污阀关闭，该滤网的反冲刷过程实现,减速电机再次驱动冲刷臂动弹，对下一组滤网进行反冲刷排污阀再次开启,以此类推对每个滤网进行反冲刷。

　　5.全数滤网洗濯实现后，冲刷臂在光电开关的节制下回到原始地位-个反冲刷周期实现。

　　6.由于反冲刷是一组滤网组滤网的冲刷过程，因而在反冲刷过程中过滤器仍能维持液流陆续的过滤状态。

产品特点

　　1.选取新型的内部机械结构,实现了真正意思上的反冲刷职能,可有效地断根滤网截留的杂质,洗濯无死角,通量无衰减,保险了过滤效能和悠久的使用寿命。

　　2.选用304、、316L、、 2205、、MONEL等资料楔形滤网,强度大、、精度高、、耐侵蚀，过滤精度可达25微米。

　　3.通过自身的检索和应变职能,实现自动反冲刷,可应对不不变的水质颠簸，无需人为过问。

　　4.节制系统反映活络,运行精确,能够凭据分歧水源和过滤精度矫捷调整反冲刷压差和功夫设定值。

　　5.在反冲刷过程中,各组滤网顺次进行反冲刷操作;确保滤网安全、、高效洗濯，而其他滤网不受影响, 持续过滤。

　　6.选取气动排污阀,反冲刷历时短,反洗水耗水量少环保经济。

　　7.结构设计紧对付理,占地面积小,装置移动矫捷方便。

　　8.易损件少,无耗材,运行守护用度低,操作治理单一。

　　9.工作状态由触摸屏显示、、压差及功夫设置方便直观。

技术参数

　　1.过滤精度:5-3000μm ;

　　2. 流量领域:4.5-7000m3/h

　　3. 压力等级:10bar(尺度) / 16bar / 7bar;

　　4. 工作温度:90℃

　　5.滤筒材质:SS304 / SS316L / CS;

　　6. 滤元材质:SS304 / SS316L

　　7.驱动方式:电动减速机 / 气动减速机;

　　8. 洗濯转臂材质: SS316L

　　9.过滤介质:水 / 低粘液体 ;

　　10. 工作动力:电源(AC380 50HZ),压缩空气(2-7bar)

　　11.节制系统安全防护等级: IP55;

　　12. 排污系统安全防护等级: IP65
